機器視覺與智慧軋鋼的深度融合
日期：2022-03-08
1. 項目背景——冶金行業智能化升級
在“中國制造2025”背景下，鋼鐵企業向著智能工廠不斷轉型升級，遠程化、集中化、少人化、一鍵式的智能控制技術，正在快速替代傳統人工頻繁干預操作的工作方式，形成逐漸清晰明確的智能工廠新模式。
熱連軋生產過程中的粗軋中間坯鐮刀彎、翹扣頭以及精軋機架間跑偏問題，嚴重影響生產穩定性與產品尺寸精度，且長期以來缺少相應的檢測儀表和閉環控制系統，生產過程依賴人工進行干預調整，操作負擔重，且效果難以保證，不但是行業共性痛點與難點問題，而且還制約著面向遠程、集控、少人化智能工廠的推進。
北科工研智能測控團隊，依托北京科技大學儀器儀表、機械工程、材料加工、控制工程等優勢學科，經過多年的持續研發攻關與工業現場實踐迭代，打造出融合“視覺檢測-機理模型-深度學習”的鐮刀彎、翹扣頭以及精軋跑偏在線檢測與機理數據聯合驅動的智能控制系統，可以提供常規熱連軋粗軋翹扣頭、鐮刀彎、精軋機架間跑偏的自動檢測與控制的全套解決方案，站在了智能軋鋼技術的發展前沿。
2. 技術介紹——熱軋工序板帶運行非對稱測控技術

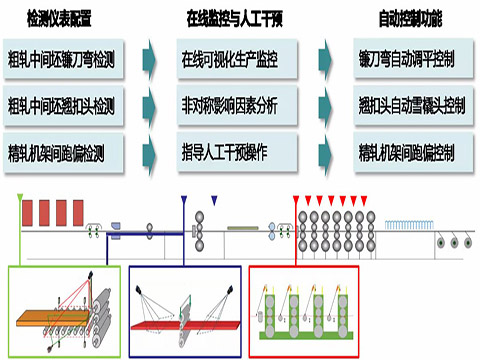

熱連軋運行非對稱測控技術，包括粗軋中間坯鐮刀彎、翹扣頭以及精軋機架間跑偏的在線檢測與自動控制系統，總體方案如圖1所示。
其中，鐮刀彎與翹扣頭檢測儀表，可根據現場條件靈活布置于粗軋機的入口或者出口；精軋機架間跑偏檢測儀表，也可以根據監控要求選擇安裝機架。檢測儀表人機界面放置于操作臺，用于實現非對稱運行狀態的人工監控與操作支持。
粗軋中間坯翹扣頭、鐮刀彎、精軋機架間帶鋼跑偏測控技術的綜合應用，可有效減少生產過程甩尾、軋破、堆鋼事故的發生概率，減小產品楔形，大幅減輕人員操作負擔。以某板帶熱軋企業為例，非對稱測控技術配合產線數學模型的優化改進，可使粗軋每個班組1崗2人，精軋1崗4人優化為粗軋0崗0人，精軋1崗3人（其中1人兼顧粗軋異常情況），軋制區域4個班組共可優化12人，極大提升企業勞動效率。
3. 項目介紹——鞍鋼粗軋鐮刀彎測控系統
近日，北科工研與鞍鋼股份有限公司簽訂了“鞍鋼2150產線粗軋鐮刀彎測控系統”項目，通過在粗軋機入口、出口設置中間坯鐮刀彎檢測與自動控制系統，實現對粗軋中間坯鐮刀彎的在線檢測、質量判定分析和粗軋機自動調平控制功能。該系統將有效提升鞍鋼2150熱連軋生產過程與產品質量的穩定性，助力產線的智能化升級。
該測控系統具有如下特點：
● 利用高清工業相機在線連續拍攝中間坯圖片；
● 在粗軋機架前后布置，實現全部道次中間坯鐮刀彎的精確識別與獲??；
● 實時檢測結果顯示、缺陷預警與在線質量判定分析；
● 基于金屬三維變形的機理模型與基于數據驅動的人工智能模型融合的鐮刀彎自動控制模型。
目前，作為引領行業的國產化自主知識產權技術，該系統已在首鋼、馬鋼、邢臺德龍等企業實現5套應用業績，助推企業產線智能化升級的步伐，助力我國軋鋼生產智能制造整體水平的不斷向前邁進。
